相异工质充注式

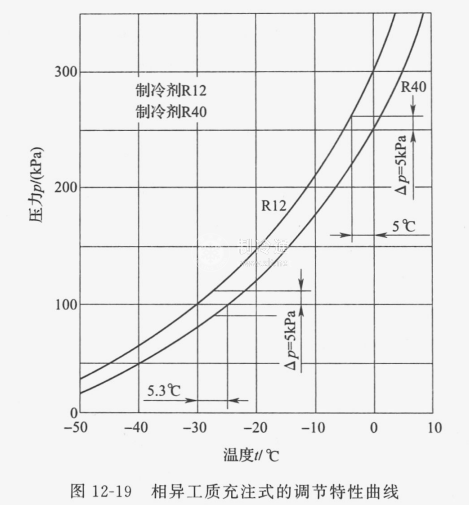

相异工质充注式指感温机构中所充注的工质与制冷系统所用制冷剂不同,充注量要求使感温工质为湿蒸汽。这种充注方式的调节特性曲线如图12-19所示,感温工质和制冷剂各有不同的p-t关系,一般来说,在相同温度下,感温工质的饱和蒸汽压低于制冷剂,如制冷剂为R12,感温工质采用R40;如制冷剂为R22,感温工质为R12;如制冷剂为R13,感温工质为R13B1;当制冷剂为R14,则感温工质为R1150。相异工质充注也是一种液体充注方式。
相异工质充注式热力膨胀阀的弹簧力是向阀打开的方向作用的。采用这种充注方式时,只要感温工质与制冷剂搭配得当,可以得到在变工况时有基本恒定的过热度。这种充注方式适用于低温制冷剂用的热力膨胀阀。
气体吸附充注式
气体吸附充注式是在感温包内填充一定量的吸附剂,再向感温机构内充入低液化温度的被吸附质气体作为感温工质的方式,感温工质在感温机构中始终处于气态,当温度降低时,吸附剂的吸附量大,感温工质压力下降;当温度升高时,吸附剂的吸附量小,感温工质压力上升,根据制冷剂的p-t关系和吸附剂一被吸附质体系的p-t-m关系,由实验确定出合适的感温包容积以及吸附剂一被吸附质的质量配比,可以使膨胀阀的过热度几乎不随蒸发温度的变化而变,在整个变工况范围内得到几乎恒定的蒸发器出口制冷剂过热度。

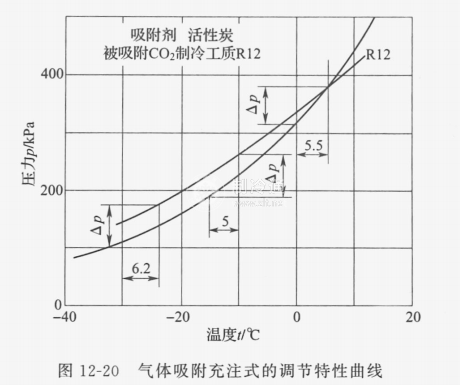

使用的吸附剂是活性炭、碳分子筛等,被吸附质可以是二氧化碳、甲醇等,其中最常用的吸附剂一被吸附质体系是活性炭一二氧化碳。这种充注方式的调节特性曲线见图12-20。
由于气体吸附充注的感温工质在膜盒中为气体,不可能发生感温工质凝聚在膜片上不返回感温包的现象,其缺点是阀开度对过热度的响应较慢。
