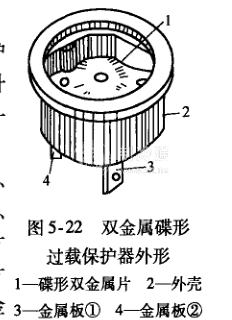

目前普遍使用的是双金属碟形过载保护器，如图5-22所示。它具有过电流和过温升保护双重功能，一般与起动继电器组合在一起，并紧贴于压缩机的外壳表面。

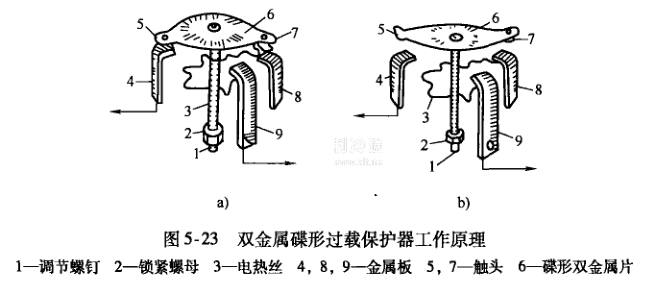

双金属碟形过载保护器由碟形双金属片、动触头、静触头、端子、电热丝、调节螺钉、锁紧螺母等组成。碟形双金属片由双层金属片构成，上层金属片热膨胀系数小，下层金属片热膨胀系数大。在正常工作状态时，碟形双金属片处于图5-23a所示的位置，将端子间的电路接通。如果电路中的电流因某种原因超过额定值，电热丝立刻升温，使碟形双金属片受热后向上翘曲，如图5-23b所示，使动、静触头断开，切断电源，对压缩机电动机进行强制保护。电源切断后双金属片温度逐渐下降，大约十几秒后，双金属片复位。如果压缩机电动机在运行过程中，运行电流正常，而压缩机外壳因某种原因温度过高，通过热辐射或热传导，碟形双金属片也会因受热而动作，切断电路，对压缩机的电动机进行保护。
双金属碟形过载保护器的性能参数一般调定为：无电流负载时，触头断开温度100~110℃，复位温度为70~80℃；当电动机两绕组同时通电，而电动机不能起动时，过载保护器应在10s内断开；当只有运行绕组接通电源，而起动绕组没有接通电源，造成压缩机电动机不能起动时，双金属碟形过载保护器应在30s内断开。因此，双金属碟形过载保护器具有过电流和过温升两种保护功能。
延时动作为压缩机电动机的起动过程留出时间：双金属碟形过载保护器中的碟形双金属片从受热到动作需要一定的时间，一般为10~15s，才会弯曲变形切断电路，而电动机的正常起动时间只有3-5s左右，因此，延时动作为压缩机电动机的起动提供了必要的时间，不会因压缩机电动机起动电流过大而引起双金属碟形过载保护器动作。双金属碟形过载保护器在出厂时已将延时断开和复位时间都调好，在使用与维修中不需要进行调整。
