家用中央空调系统的配置基本上可以分成以下几种。
空气源风管式热泵机组
空气源风管式热泵机组主要有整体式和分体式两种。
(1)整体式机组是将压缩机、冷凝器、蒸发器和送风机等主要部件安置在一个机箱内,把机组放置在室外阳台、地坪或屋顶上,用送回风管道与室内连接。
(2)分体式机组是将压缩机和冷凝器等部件安置在一个机箱内,放置在室外阳台、地坪或屋顶上,而将蒸发器和送风机等部件安置在一个机箱内,放置在室内,室内外机组与分体式空调器一样依靠制冷剂管道相连。
空气源风管式单冷机组燃气热风炉(或热水炉)
空气源风管式单冷机组+燃气热风炉机组在分体式空气源风管式机组的基础上,在室内机组的蒸发器位置旁加装了热水盘管。制冷时依靠压编机组工作实现,制热时依靠燃气热风炉(或热水炉)供热,从而实现了冷暖功能的转换。
水源热泵系统

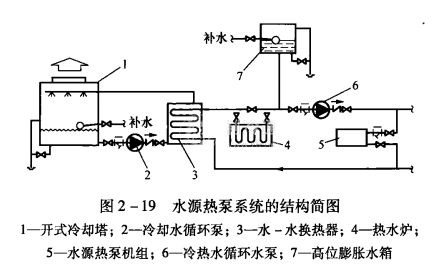

水源热泵系统的结构简图如图2一19所示。水源热泵系统主要由放置在室内的水源热泵机组、热交换设备、供热设备和循环水泵等组成。
水源热泵系统的热交换设备可分为散热设备和供热设备两大类。散热设备的形式大致有三种:天然冷源/换热器(天然冷源为:土壤、地下水、地表水等)、开式冷却塔/换热器、闭式冷却塔/换热器。供热设备的形式大致也有三种:天然热源/换热器、电热水炉/嫩气炉或燃油炉、集中热源/换热器。
