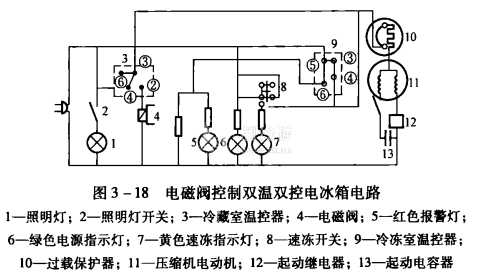

电磁阀控制双温双控电冰箱电路如图3一18所示。
冷藏室温度控制器的③、④触点接通,压缩机电动机运行,当③、②触点时,电磁阀断电不工作。此时,制冷剂先流入冷藏室蒸发器,再进入冷冻室蒸发器。即电磁阀断电时,制冷剂先进入冷藏室制冷,当冷藏室温度达到设定值时,冷藏室温度控制器的③、④触点断开,同时将触点③、②接通,此时,电磁阀通电工作,制冷剂进入第二支路,使冷冻室蒸发器单独工作。
此时,冷冻室温度控制器的③、④和③、⑥的触点均接通,③、④控制压缩机运转,③、⑥控制红色报警灯亮。当冷冻室温度降到一定的温度时,冷冻室温度控制器的③、④触点跳开,压缩机停止运转。当电冰箱内温度回升到一定值时,重复上述动作过程,控制压缩机的工作,若冷藏室温度回升变化不大,只有冷冻室达到开机温度时,制冷剂在电磁阀控制下,只进入第二支路,使冷冻室蒸发器单独工作达到节能运行的目的。
