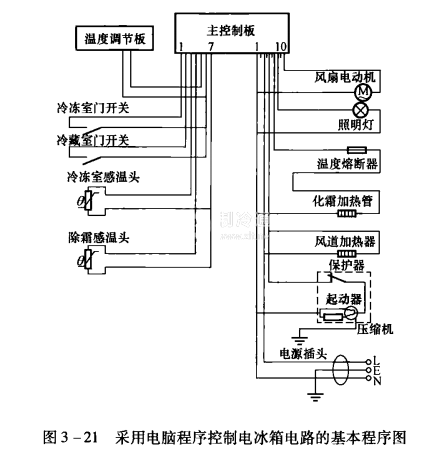

采用电脑程序控制电冰箱电路的基本程序如图3一21所示。控制电路以主控制板为核心,将控制系统分为信号检测部分和执行部分。
如待冷冻室温度感温头检测到室温高于开机温度时,向主控制板发出信号,再由主控制板向制冷压缩机发出指令,压缩机起动运行。待冷冻室温度感温头检测到室温低于开机温度时,向主控制板发出信号,再由主控制板向压缩机发出指令,压缩机停止运行。
当压缩机累计运行8h,主控制板发出信号,进入除霜状态,令压缩机、电风扇停止运行,除霜加热器进行除霜。当蒸发器表面温度达到+6℃,主控制板发出信号,退出除霜状态。在退出除霜状态3min后,主控制板发出信号,令压缩机、电风扇起动运行,进行下一轮累计运行。
