风机盘管空调器系统冷热媒水供给方式——三水管系统

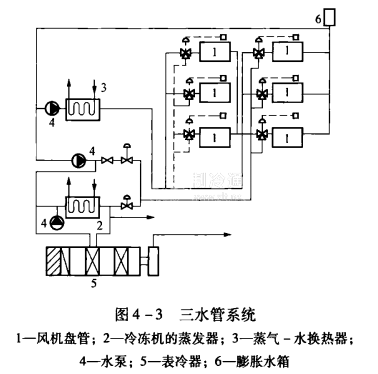

风机盘管空调器的水路系统采用一根水管供冷媒水，另一根水管供热媒水，共用一根水管做公共回水管的水路系统，称为三水管系统。这种供水系统在每个风机盘管空调器的进口处设置一个自动控制三通阀，根据空调房间内的室温需要，由安装在室内的温度控制器控制是供冷水还是供热水。三水管系统如图4一3所示。

三水管系统的特点是:全年系统内都供应冷媒水或热媒水，能满足各空调房间在不同季节中对空气温度的调节要求。三水管系统理论上供给风机盘管空调器的冷水或热水在进入回水管时进行程序控制，不发生冷热水混合，但是在过渡季节或者控制失灵时，由于三水管系统的冷热回水共用一根管道，所以系统会存在冷热水混合的能量损失问题。
