换热型设备:风冷式冷凝器的构造特点

   2020-12-17 子琪1248
核心提示:风冷式冷凝器,如图6-4所示,制冷剂在管内被冷却降温凝结为液体,空气在管外流动而起到对制冷剂冷却作用的冷凝器。由于空气的传热性能远较水差,所以这种冷凝器的体积较大。风冷式冷凝器按其气流流动方式又分为自然对流式和强迫对流式两种。

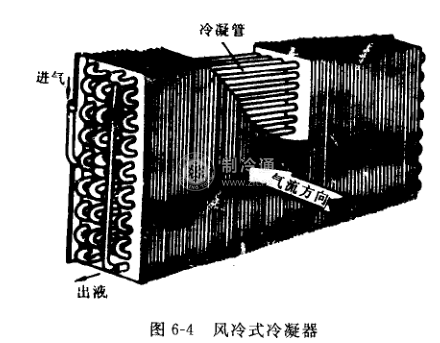

风冷式冷凝器,如图6-4所示,制冷剂在管内被冷却降温凝结为液体,空气在管外流动而起到对制冷剂冷却作用的冷凝器。由于空气的传热性能远较水差,所以这种冷凝器的体积较大。风冷式冷凝器按其气流流动方式又分为自然对流式和强迫对流式两种。

自然对流式冷凝器是靠温差而引起的空气自然流动起冷却作用的。其冷凝管可布置在钢板上或焊在钢丝网上。这种冷凝器适用于小型制冷机,如电冰箱等。

强迫对流式冷凝器依靠空气受迫流动流过管组起冷却作用。这种冷凝器采用分组并列的盘管,借左右两侧板固定。制冷剂蒸气在管内冷凝,空气在风机作用下在管外横向流过。为使结构紧凑,这种冷凝器一般制成长方体型。由于风冷式冷凝器空气侧的放热系数较小,为强化传热,多采用肋片管。一般采用厚0. 2-0. 6mm的铜片或铝片制成套片套装在基管上,其片距约为3-5mm。用于小型制冷机的风冷式冷凝器多与压缩机装在一起,冷凝风扇可直接装在压缩机或电机动轴头上。

风冷式冷凝器具有使用方便、结构简单、重量轻、不耗水等优点.缺点是换热效果较差。
