制冷控制型设备组合型自动调节阀——压力导阀+主阀

   2020-12-22 子琪1224
核心提示:蒸发器冷剂蒸气通过导阀的进口作用到膜片的下部,克服弹簧的压力,把导阀口开启,使冷剂蒸气进入主阀的进口,推开单向阀3,到达主阀活塞的上腔室,推动活塞下移,使主阀处于一定的开度,此时的蒸发压力处于给定值。

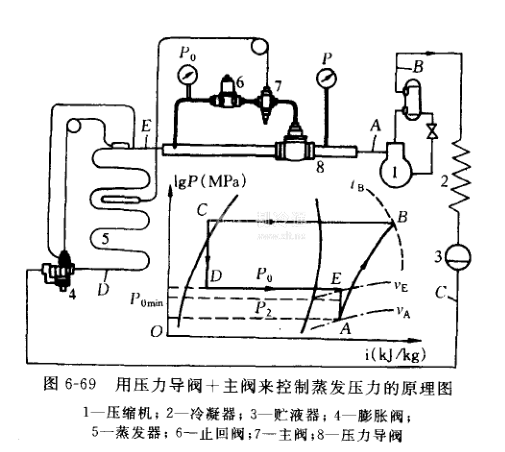

6-69压力导阀+主阀的形式用来控制蒸发压力的原理图。

    它们的动作原理是:蒸发器冷剂蒸气通过导阀的进口作用到膜片的下部,克服弹簧的压力,把导阀口开启,使冷剂蒸气进入主阀的进口,推开单向阀3,到达主阀活塞的上腔室,推动活塞下移,使主阀处于一定的开度,此时的蒸发压力处于给定值。若蒸发压力上升,则导阀膜片下部受到的压力增大,导阀口开启度增大,从而使主阀活塞上腔室的压力增大,活塞下移,主阀口相应开大,使冷剂流出量增多,让蒸发压力下降并回复到给定值。反之,当蒸发压力下降时,异阀口关小,主阀活塞上腔室压力减小,活塞上移,主阀口关小,让蒸发压力回升到给定值。当蒸发压力低于压力导阀弹簧给定的压力值时,导阀门关闭,主阀活塞上腔室的冷剂通过活塞上的平衡孔泄出,活塞在弹簧力的作用下,关闭主阀口。

    调整方法是:调整前,先在压力导阀进口端装一压力表.并以比库温低5-10℃来决定蒸发温度,其相应的饱和压力(蒸发压力)即为压力设定值。调整时,把导阀的弹簧旋至最松位置,让制冷装置进入运行,此时导压阀和主阀都处于全开位置。随库温下降蒸发压力也下降,当库温降到设定温度时,转动异阀调杆,调整弹赞压力,使进口端压力调整到设定值,在以后运行中应稳定下来,若有偏差,再次调整,直至稳定。
