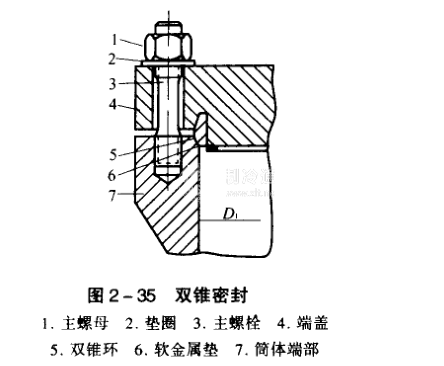

双锥密封如图2-35所示。
双锥环套在端盖的突台上,双锥面和端盖、筒体端部的密封面之间放置有软金属垫。为了改善密封性能,在双锥面上还加工了二三道半圆形沟槽。此外,端盖突台的侧面(即与双锥环的套合面)铣有几条较宽的轴向摘,以便容器内介质的压力通过这些槽作用于双锥环的内侧表面。其密封的实现一是通过拧紧主螺栓产生的压紧力,压紧双锥面与筒体法兰和端盖的密封面;二是容器内介质的压力(自紧力)通过端盖突台侧面的轴向槽作用于双锥环的内侧,也使双锥面与简体法兰和端盖的密封面压紧。所以也有人将这种密封形式称为半自紧式密封。由于其结构简单、加工容易、密封性能良好及拆装较方便,在我国高压容器上获得了广泛的采用,是国内最为成熟的高压密封结构。缺点是端盖和连接螺栓尺寸较大。
