空调水系统的配件——过滤器

 为了防止水管路系统的限塞和保证水路系统中的设备和阀件的正常工作，在管路系统中应安装过滤器，用以清除水中杂物。通常过滤器应安装在水泵的吸入管和换热器的进水管上。

过滤器有立式直通式、卧式直通式、卧式角通式及Y形过滤器。工程上常用的是Y形过滤器，它具有外形尺寸小、安装清洗方便的特点。滤心采用不锈钢制成，把水中杂质收集起来，用人工以不定期方式清除。

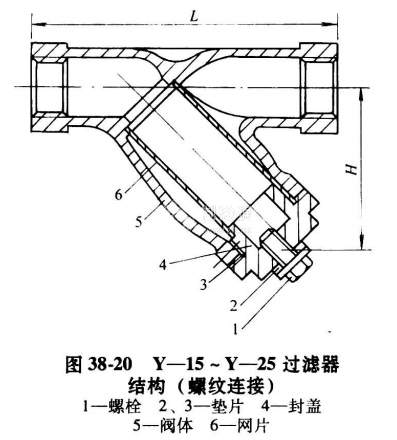

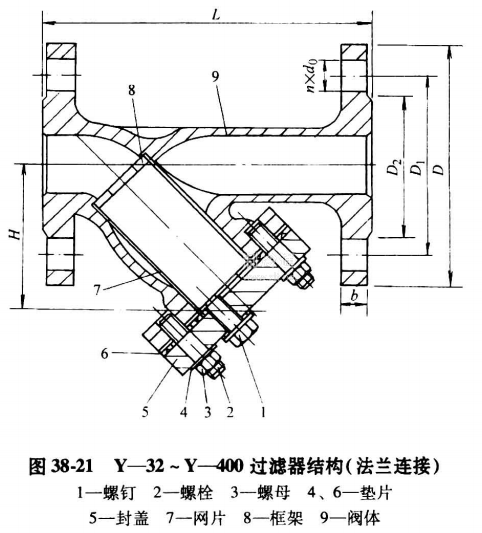

Y形过滤器有两种连接方式:螺纹连接(见图38-20)和法兰连接(见图38-21)。其主要技术参数:①公称直径DN15~400mm ;②工作压力1.0MPa;③试验压力2.0MPa;④介质温度≤220℃。

过滤器本体用铸钢制作，Y-15~Y-25过滤器除铸钢外，还有铜质和不锈钢产品。
