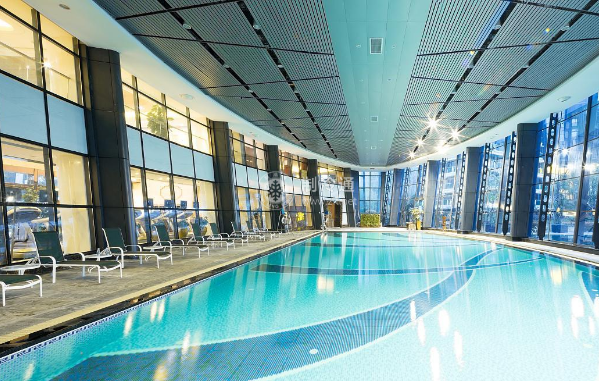

室内游泳馆的采暖通风和空调设计,是为游泳者和观众提供舒适的室内空气环境。主要分游泳池区、观众席和其他附属服务性房间(如更衣室、浴室、厕所等)三部分。各部分对空气参数要求不同,应分别设置多种采暖通风空调系统。
通常游泳池区夏季仅设机械通风,冬季考虑采暖系统设计,观众席考虑空调系统设计。更衣室、浴室、厕所等设置采暖和排风系统。
(1)游泳池区通风量的计算游泳池区的通风系统,必须使池区水面不断蒸发的水气和含氯气味迅速排走,使之不影响游泳者活动区和观众席。池区通风系统空气不能循环使用。且排风量应大于送风量,以保持池区空间处于负压状态,以防止水蒸气和含氯气味影响其他区域和房间。
(2)采暖系统设计为了确保游泳者所需要保持的室内环境温度和相对湿度,在游泳池区、周围活动区、更衣室、休息室和通道处,均要设置采暖系统。采暖热负荷主要包括围护结构的热损失,通风换气时进入室内的新风热负荷。由于冬季室内空气温度比一般建筑物高,且新风负荷大,故总的采暖热负荷也较大,一般需详细计算。根据经验其采暖平均热指标约349~465W/m²。
室内采暖系统常采用以下几种方式:
1)热风采暖。
2)热水散热器采暖,供回水温度取用90℃ /70℃。
3)辐射板采暖。
4)热风采暖和地板辐射采暖相结合。
采暖系统的布置方式,除了考虑人体舒适要求外,还应考虑防止外窗、外墙和屋顶可能结露的问题。例如:在外窗处,可在窗台下布置立式散热器,以提高内表面温度和防止冷空气下沉。
