浮球调节阀是根据液位变化进行流量控制的直接作用式比例控制器,有低压浮球阀与高压浮球阀两种。

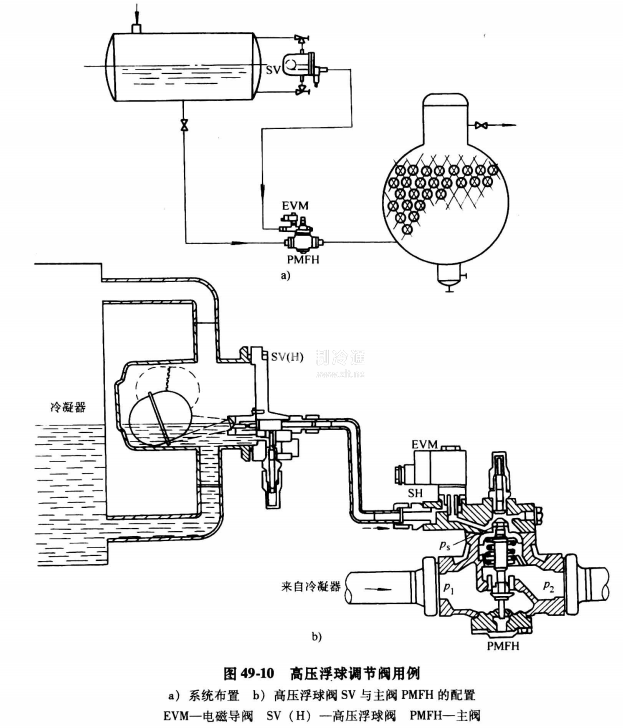

高压浮球调节阀根据冷凝器或高压贮液器中的液位变化,控制向蒸发器的供液量,它作为制冷剂流量调节导阀与主阀的配置见图49-10b,高压浮球阀通常感控冷凝器液位,它和冷凝器(或高压贮液器)相连通,根据所控液位,通过导阀联接管控制进到满液式蒸发器的制冷剂流量。

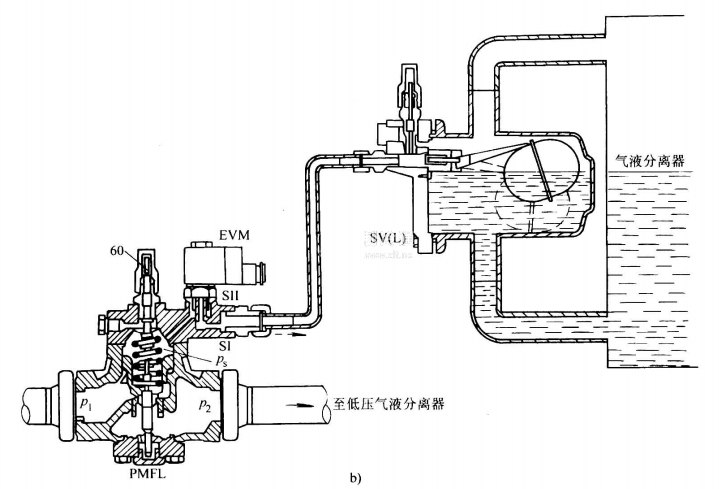

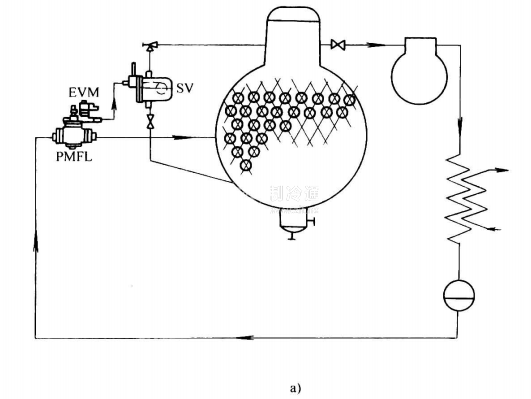

低压浮球阀常直接和满液式蒸发器连通,按蒸发器液位的高低,调节从贮液器进到满液式蒸发器的制冷剂流量,其结构与安装见图49-11所示。
浮球调节阀的主要技术参数如下:制冷剂为R717、R27、R134a, R404A, R12, R502等;额定冷凝温度32℃;阀前液体过冷度4%;蒸发温度5℃。

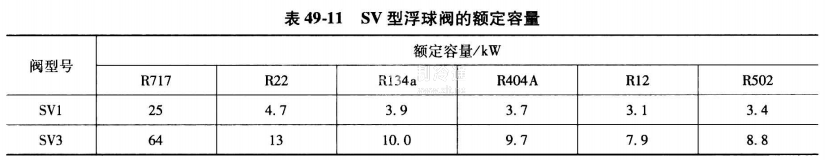

sv型浮球阀在液体制冷剂温度28℃时的额定容量见表49-11。
