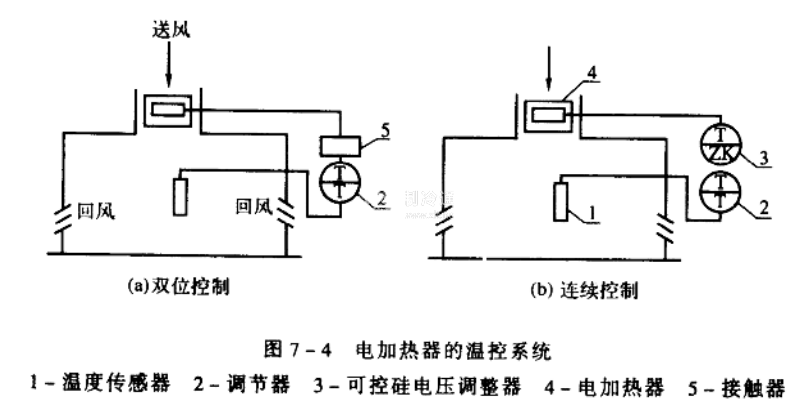

电加热器的控制原理见图7-4。
图7-4 (a)为双位调节系统,温度传感器①将室内温度信号传递给位式调节器②,调节器②指令接触器⑤动作,控制电加热器的通电和断电。由于双位调节器只能使电加热器处于全部工作或全部停止两种状态,加热器非连续运行,容易使室温波动较大。但双位调节控制装置比较简单,常用于控制精度要求较低的空调系统中。
7-4 (b)是电加热器的PID控制系统。温度传感器①测出被测温度,经PID调节器②调节,控制电压调整器③的输出电压。调节电加热器的功率。由于电加热器是在连续的变电压条件下工作,因而可使空调室内温度波动幅度小,可以达到较高的控制精度要求,但这种方案的设备较复杂。
使用电加热器的系统,在电气上必须与送风风机联锁,即只有风机开动后才允许电加热器通电。此外,金属风道应该接地,以防电加热器断丝后与风道接触发生事故。
