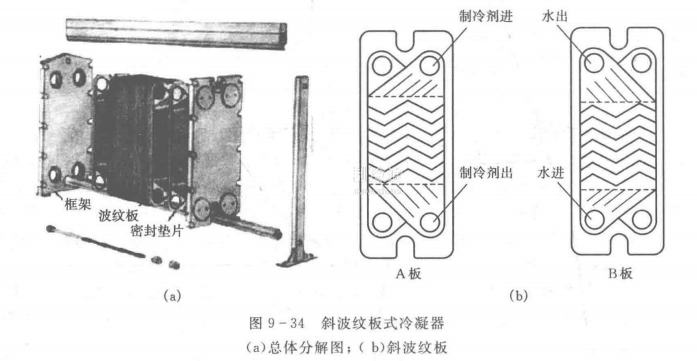

波纹板式冷凝器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。图9-34（）为波纹板式冷凝器的总体分解图。波纹薄板分A板和B板两种（如图9-34（b）所示），交替叠装，四周通过垫片密封，并用框架和压紧螺旋重叠压紧而成。板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将制冷剂和冷却水分开，使其分别在每块板片两侧的流道中流动，通过板片进行热交换。流体的速度和方向不断地发生突变，激起流体的强烈扰动，破坏边界层，减少液膜热阻，从而强化了传热效果。板片大都用冲压法制成各种形状，如平直纹板片、人字形板片、斜波纹板片等。
板片要求压延性和承压强度高的材料制造，目前多用不锈钢或钛合金钢材料，承压能力可达到2~2.5MPa。板片除采用螺栓夹紧外，还可采用99.9%纯铜整体真空烧焊而成，后者承压能力高达3MPa。
波纹板式冷凝器的优点是：①体积小，结构紧凑，它比同样传热面积的壳管式换热器小60%，因而占地面积小；②传热系数高，这种换热器的当量直径小，流体扰动大，在较小雷诺数下即可形成紊流：③流速小，流动阻力损失小：④能适应流体间的小温差传热，因而可降低冷凝温度，使压缩机性能得到提高：⑤制冷剂充灌量少：⑥质量轻，热损失小：⑦组合灵活，可以很方便地利用不同板片数组成不同的换热面积。缺点是：①制造困难，对板片的冲压模具精度要求高：②换热器本身价格较高；③整体烧焊型清洗困难，故对水质要求较高。
目前，波纹板式冷凝器已广泛用于模块式空调机组。
