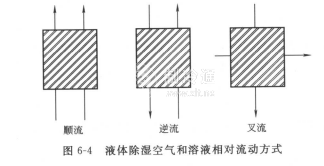

常见的液体除湿器中空气和溶液相对流动方式可分为顺流、逆流和叉流，如图6-4所示。RAHAMAH,M.M.ELASAYED等人【1）对顺流的布置运用控制体积法进行了相关的理论分析，发现减少空气流量和增大填料的高度可以从延长气液接触时间和扩大接触面积上改进除湿度效果。Rahmah等12】在顺流布置的装置中对不同影响参数对除湿的影响进行了实验研究。逆流布置是液体除湿中最广泛运用的一种方式，Factor,H.M,and Grossman,G13】在逆流布置的填料塔中进行了相关的实验研究。对于叉流布置的除湿装置目前研究的不多，Y.J.D等给出了叉流布置的以蜂窝纸为填料的除湿装置进行了相关的理论分析。相关的分析表明，逆流和叉流的布置在传质方面要优于顺流布置。关于叉流和逆流的比较研究，由于实验条件和各种影响因素不同，还没有统一的结论。但是，在设备安装，风道布置，以及提高装置的紧凑性方面，叉流布置要优于逆流布置。
