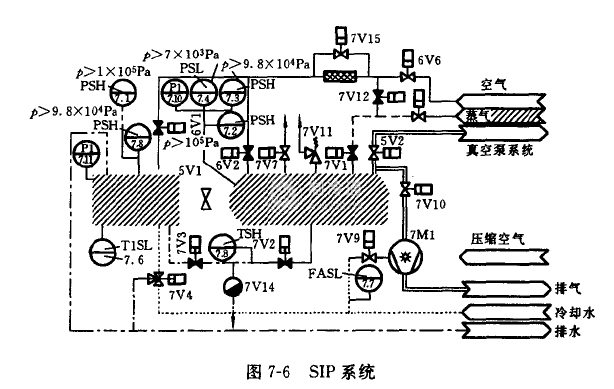

SIP系统如图7-6所示，它是在冻干机原有设备的基础上加一些管道、阀门、压力控制器和温度控制器等。图中蒸气系统是给冷阱、空气过滤器和冻干箱输送灭菌蒸气的；7V14为疏水阀，防止排水时将蒸气放出；箱体上的压力传感器控制箱内压力必须小于大气压才能打开门锁；行程开关控制门锁到位才能打开进蒸气阀；冷阱上有几个压力传感器，在箱（冷阱）内压力超过第一、第二设定值时关闭蒸气阀发出报警信号，若压力达到第三设定值则打开安全阀放气泄压并报警；箱底和箱内、冷阱内均有温度测点以测量最冷点和其他测温点的温度；水环泵7M1用来在灭菌前和升温中抽真空，灭菌后抽空冷却和干燥箱体及冷阱；冷却水系统在灭菌结束后给冷阱、冻干箱壁面降温；放空气系统用于灭菌后充空气；旁通阀7V15用于保护空气过滤器两端压差不超过允许值，以免损坏过滤器。
