空气压缩机站主要附属设备的结构及使用情况介绍如下。

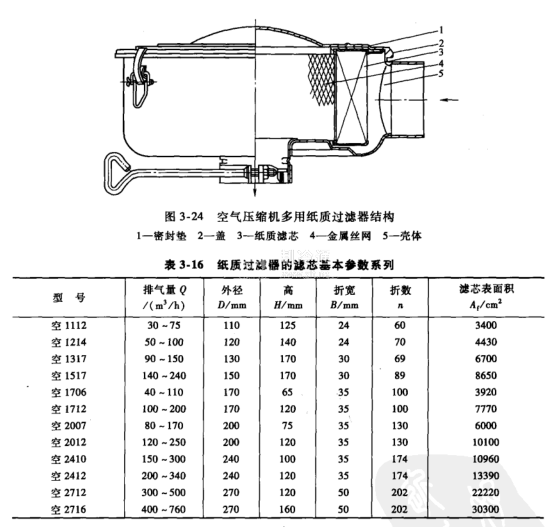

1,空气过滤器空气压缩机普遍使用纸质过滤器和金属过滤器。排气量在12m3/mi如以下的空气压缩机多用纸质过滤器(图3-24),且与内燃机的过滤器通用。纸质过滤器的滤芯基本参数系列如表3-16所示。

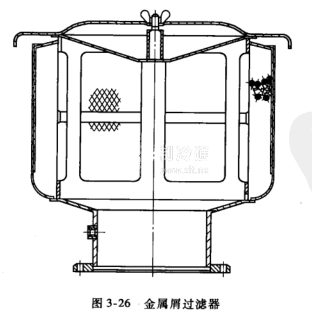

排气量为的空气压缩机,用金属丝网过滤器(图3-25)或金凤屑过滤器(图3-26)。

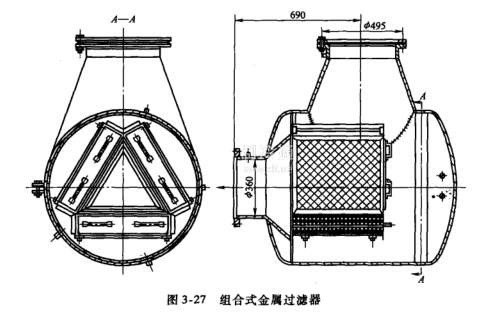

排气量在以上的空气压缩机,用组合式金属过滤器(图3-27)。
为提高金属过滤器的吸尘能力,可在金属表面涂上一层N22全损耗系统用油,或在滤清器壳体下部盛有适度的全损耗系统用油(图3-25),其目的是用来吸附空气中的尘埃。

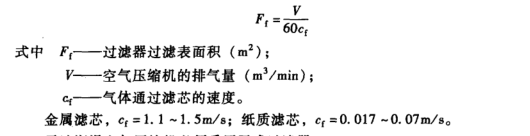

过滤器的过滤表面积可按下式计算
无油润滑空气压缩机必须采用干式过滤器。
