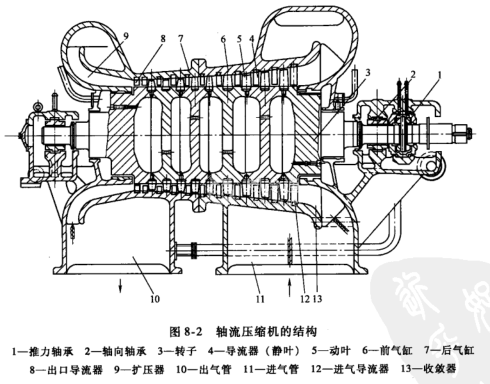

轴流压缩机的结构如图8-2所示。
轴流压缩机的主要零部件作用如下：
1）转子。
轴流压缩机通过转子上的动叶把机械能变为压力能。转子是高速旋转的部件，要求其要有足够的强度和刚度，结构要紧凑，转速应避开临界转速。
2）机壳。常采用铸铁或铸钢件，一般为铸造，也有焊接或焊铸结合的。其优点是不易变形，吸收噪声效果好。气缸常采用水平剖分、单缸或双缸结构。对于双缸结构，固定静叶的机壳由内缸（叶片承缸）和外缸两个缸组成。

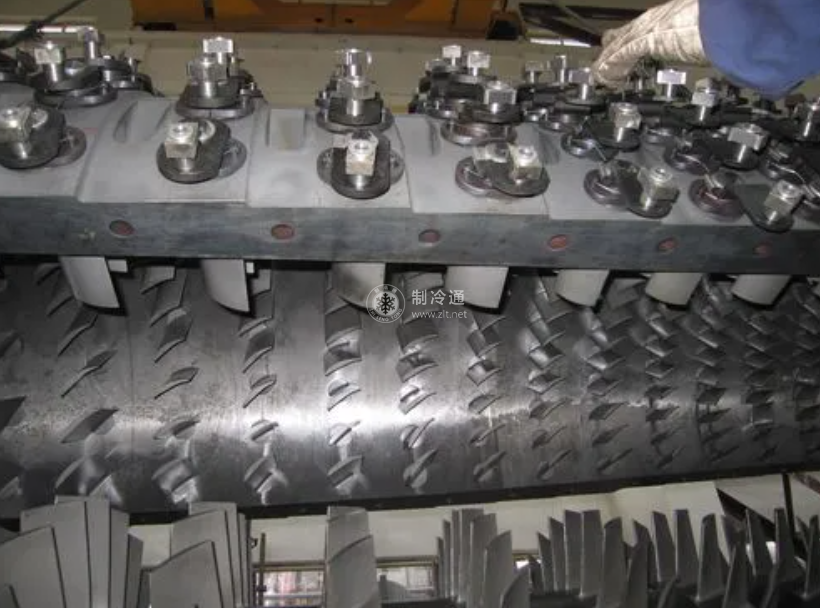

3）叶片。叶片应有足够的强度安全余量，防止振动疲劳断裂。材料要求防腐防锈，加工型线精确。叶片有动叶和静叶之分。动叶又称工作轮叶片，是由装在转盘上均布的动叶片组成，其作用是将转子上的旋转机械功传给气体，以增加气体的压力能和动能；静叶又称导流器，位于动叶后均匀固定在气缸上，其作用是将动叶中流出的其他动能转化为压力能，还可以使气流在进人下一级动叶前有一定的速度和方向。静叶有可调和不可调两种。使用可调静叶可扩大稳定工况区，减少起动功率。静叶的调节机构是在运行中借助于中间缸体的往复运动，带动静叶支杆上的曲柄滑块绕支杆中心转动，以改变静叶片安装角度。每一列动叶和其后面的静叶组合称为一级。
4）其他。转子中间段的两侧可作为平衡盘，平衡转子动叶片上所承受的指向吸气侧的轴向椎力。密封结构可根据被压缩介质要求而定。
轴承常采用滑动轴承，推力轴承用以承受剩余的轴向推力。若采用刚性联轴器，又是汽轮机驱动，压缩机可不设推力轴承，轴系的轴向推力可由汽轮机上的推力轴承承受。
压缩机本体重量支撑在支座上，轴承座下端面有纵向键导向，轴向定位点宜选在功率输人端。
