冷冻水输送环路可以根据各区不同的压力损失设计成独立环路进行分区供水。因此,这种系统适用于大型建筑物各空调分区的供水作用半径相差悬殊的场合。双级泵变流量系统由二次泵并联运行,向各区用户集中供冷冻水。这种系统适用于大型建筑物中各空调分区负荷变化规律不一,但阻力损失相近的场合。双级泵变流量系统的控制分两部分:对冷水机组和一次泵的控制;对冷冻水输送环路的控制。
(1)冷水机组和一次泵控制

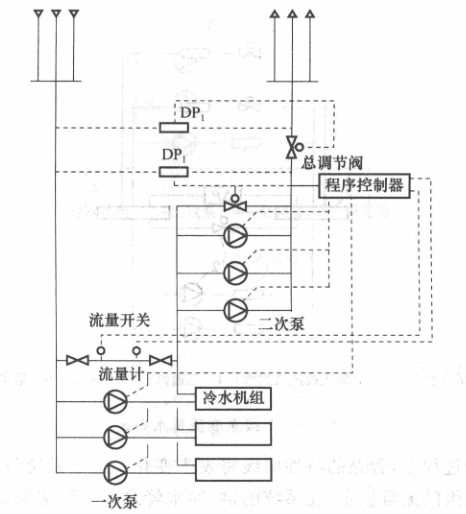

①流量控制法。如图3-9所示,在旁通管上设流量开关(用来检查水流方向和控制冷水机组水泵的启停)和流量计(检查管内流量)。当用户负荷减小时,一次泵到余的水量可通过二次泵的旁通管返回二次泵的吸水端。当旁通管内通过水流量为一台水泵流量的110%时，流量开关动作。通过程序控制,关掉一台冷水机组和水泵。反之,当负荷增加,一次泵的水量将供不应求。二次泵将会使回水通过旁通管直接返回冷冻水输送系统。当冷水机组出现了水量亏损,达到单台水泵流量的20%~30%时,就开启一台一次泵和冷水机组。

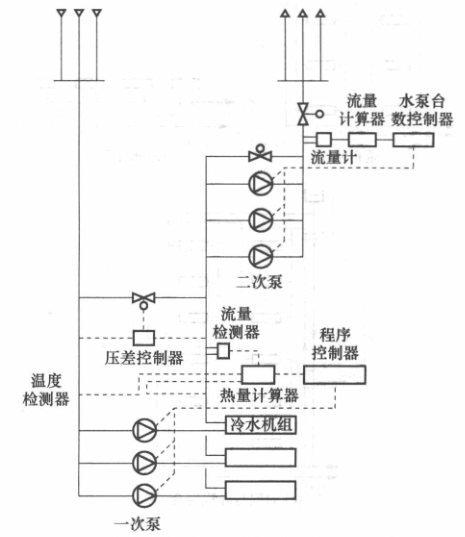

②热量控制法：日提3-10所示，在冷水机组的供、回水管上设温度检测器，并在供、回水管上设流量检测器，将温度、流量信号输送至热量计算器，将求得的热量值与设定值进行比较，以启动或关闭冷水机组和一次泵。
(2)冷冻水输送环路的控制：冷冻水输送环路的变水量控制,一般有如下两种。
①改变二次泵的运行台数。其台数控制方法常用压差控制法和热量控制法。
②改变二次泵的转速。水泵调速方法有分级调速和无级调速两类。分级调速可用双速或多速电机;无级调速可用变频调速器或液力耦合器等。
