(1)结构

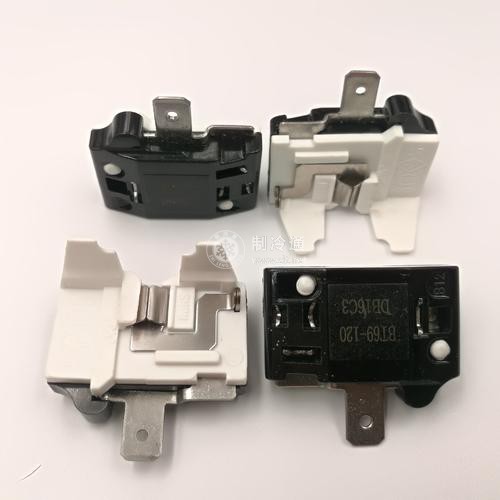

碟形过载保护器的结构由碟形金属片、触点、电阻丝加热器、胶木外壳等组成。
(2) 工作原理
在正常工作时,触点处于常闭状态。当电流过大时,通过电阻丝的电流增加,温度升高,烘烤上部的碟形双金属片,使它膨胀变形而反向弯曲,使常闭触点断开,电动机绕组断开,起到保护作用。
它通常与重锤式启动继电器一起接在压缩机电动机电路中配合使用。它被装在压缩机的接线盒内,过载保护器的开口紧贴在机体外壳的侧壁上。当电流正常,但因散热不良或长时间连续运转,导致机内温度超过90℃时,碟形双金属片受热也会发生弯曲,使常闭触点断开,切断电源。所以这种过载保护器有过电流、过温升两种保护作用。
(3)使用注意事项
选择碟形保护器时,要注意其保护器功率应与制冷压缩机功率相匹配,还要注意保护器的动作电流及回复时间。如果回复时间不匹配,使动作次数频萦,对压缩机绕组绝缘的冲击次数过多,不但使保护器寿命缩短,而且会烧坏压缩机。
