工业制冷系统的排气压力损失

   2021-01-06 子琪994
核心提示:排气压力损失的概念压缩机排气压力要高于冷凝压力,克服排气管中的压力阻。这个压力差Δp如图2-27所示。

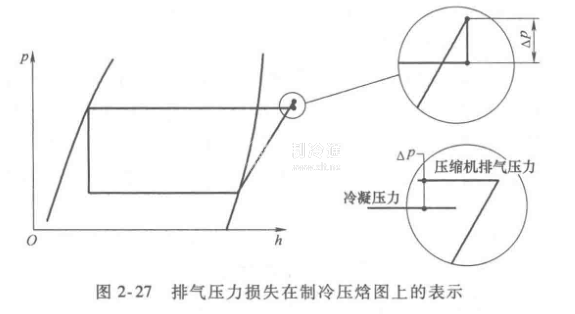

    (1)排气压力损失的概念压缩机排气压力要高于冷凝压力,克服排气管中的压力阻。这个压力差Δp如图2-27所示。

    排气压力下降过多,可增加压缩机的功率消耗。但是,压力下降损失控制太小,可能会增加排气管道及配件尺寸。在任何情况下,正常功能排气压力损失制冷系统,螺杆压缩机上的排气压差Δp,通常大于往复式压缩机;风冷或蒸发式冷凝器压差Δp大于水冷却式冷凝器。

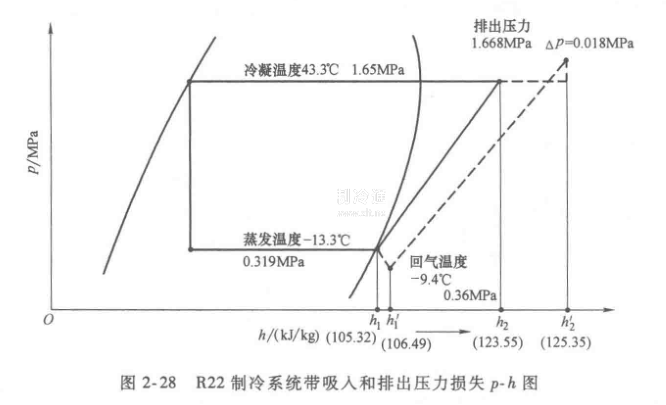

    (2)吸气和排气的压力损失对压缩机的影响图2-28所示为制冷系统带吸入和排出压力损失p-h图。这是压力损失压缩线(如虚线显示线)

    系统设计必须包括排气和吸气两种压力损失,它是实际运行需要的。如果压缩机只标定额定饱和冷凝温度和饱和蒸发温度而没有考虑损失,以图2-17所示选用的压缩机及其工况为例,该系统的制冷能力将低于设计制冷能力约2%-3%
