风冷式冷水机组有两种变异的派生型式,即风冷热回收式冷水机组和室外空气自然冷源利用型冷水机组,属新颖的节能型风冷冷水机组。

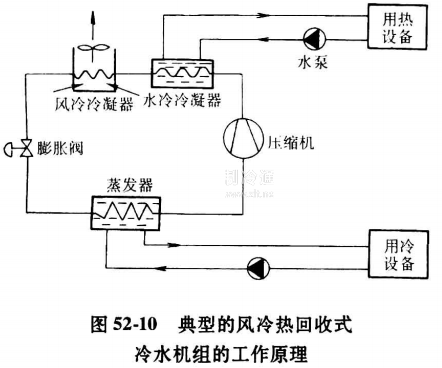

1)风冷热回收式冷水机组这是在常规的风冷制冷循环环路中风冷冷凝器之前,再小接一组水冷冷凝管束而构成。其工作原理示于图52-10。利用这类机组的运行,可把制冷循环中的冷凝热部分或全部加以利用,从而以一定温度的热水划式提供使用。
这类机组共有两大特点:
①功能多样。当建筑物只需供冷时,它可完全象一台通常风冷冷水机组运行供冷。当建筑物需要同时供冷和供热时,例如:在夏季,一方面要求空调供冷,另一方而又同时需要提供热水淋浴,或在冬季,当建筑物的一部分(如洁净室、内区)仍需供冷,而另一部分房间却同时需要供暖时,它可按部分或全部热回收工况运行,向用户同时提供冷水和热水。其热的回收量可根据用户的实际需用量作任意的调节。
②其运行十分节能,因为同样的功耗,却同时提供了制冷与制热的双重效果。

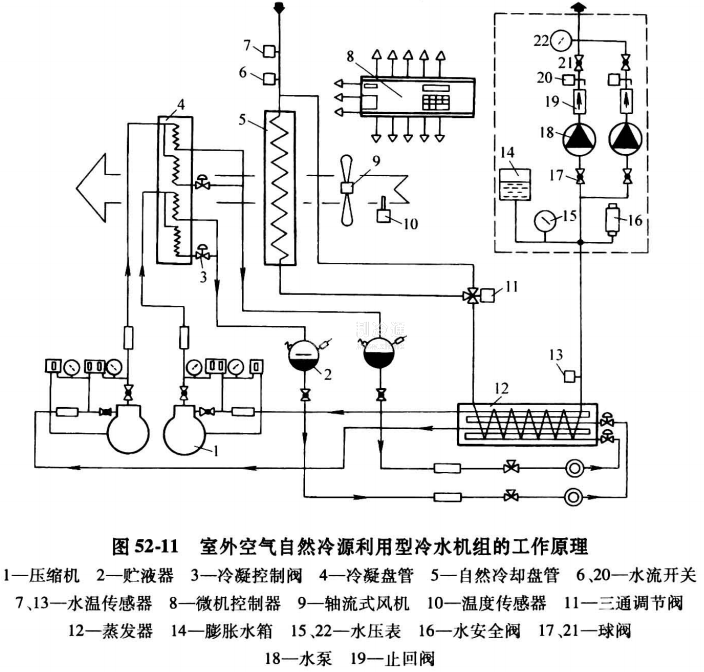

2)室外空气自然冷源利用型冷水机组如图52-11所示,这是在常规的风冷冷水机组中风冷冷凝器的风路前,加装一组辅助盘管,构成一种节能型风冷冷水机组。该类机组主要用于全年需要供冷的场合,例如:计算机房、洁净室等。在夏季,机组如同普通风冷式冷水机组一样运行。在存、秋季,可利用相对低温的室外冷空气,对系统中的冷水回水进行预冷,以降低蒸发器的负荷。及至冬季,利用辅助盘管和室外低温冷空气的冷却效应,可以在少开或完全不开制冷机的情况下,为用户提供充足的冷源。显然,这种十分巧妙的构思和结构的设计,为这类机组的节能运行提供了巨大的潜力。
