单效蒸气型溴化锂吸收式冷水机组的主要部件和结构型式

   2021-09-17 子琪797
核心提示:单效蒸气型溴化锂吸收式冷水机组的应用系统由发生器和蒸气锅炉、疏水器、凝水箱、凝水泵等构成驱动热源回路,向机组提供驱动热源的蒸气;

单效蒸气型溴化锂吸收式冷水机组的应用系统由发生器和蒸气锅炉、疏水器、凝水箱、凝水泵等构成驱动热源回路,向机组提供驱动热源的蒸气;由蒸发器、冷凝器和制冷剂泵等构成制冷剂回路,由发生器、吸收器、溶液热交换器和溶液泵等构成溶液回路,并由二者构成单效制冷循环;由吸收器、冷凝器、冷却塔和冷却水泵等构成冷却水回路,向周围环境排放溶液的吸收热和冷剂蒸气的冷凝热;蒸发器、空调器或冷却设备、冷水泵、膨胀水箱等构成冷水回路,向空调器或生产工艺中的冷却设备提供冷水。

常见的单效蒸气型溴化锂吸收式冷水机组的结构型式有双筒和单筒两种类型。另外,还有一种三筒型式是船用机组特有的结构。

在双筒单效蒸气型溴化锂吸收式冷水机组中,工作压力较高的发生器和冷凝器布置在上面的筒体内,工作压力较低的蒸发器和吸收器布置在下面的筒体内。这种类型的机组具有结构简单,热应力和传热损失小,以及制冷容量大的机组可分割运输、现场组装等优点。

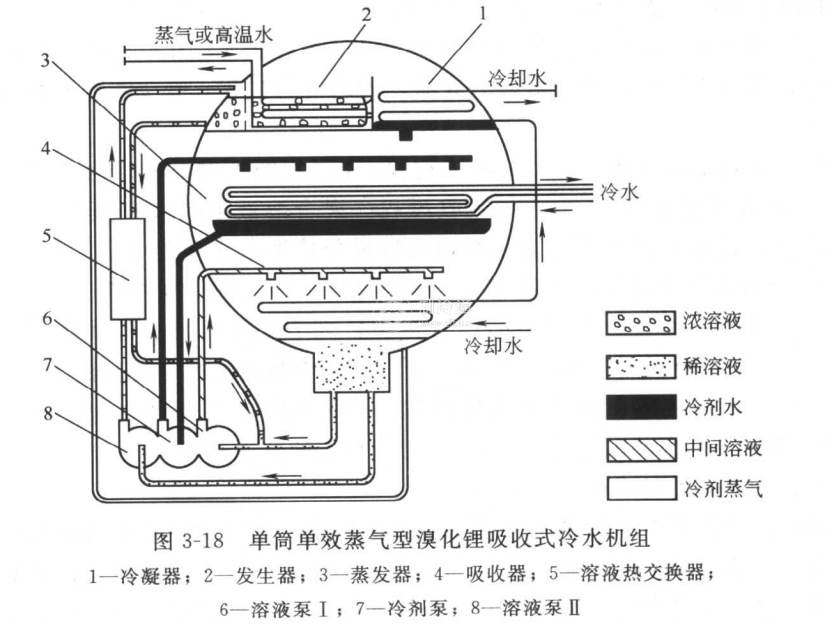

3-18所示为一种单筒型单效溴化锂吸收式冷水机组。冷凝器和发生器左右并列布置,蒸发器和吸收器为上下布置。发生器采用沉浸式结构,蒸发器和吸收器采用喷淋式结构,机组采用三台屏蔽泵,吸收器采用浓溶液和稀溶液混合喷淋。冷却水采用串联形式。
