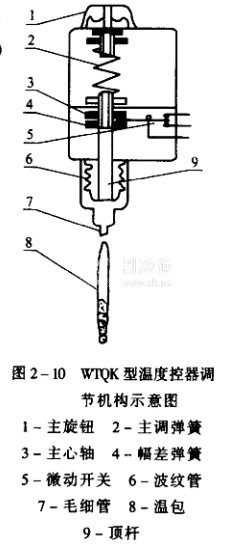

常用的WTQK-11和WTQK-21型温度控制器也是压力式的。其原理见图2-10。

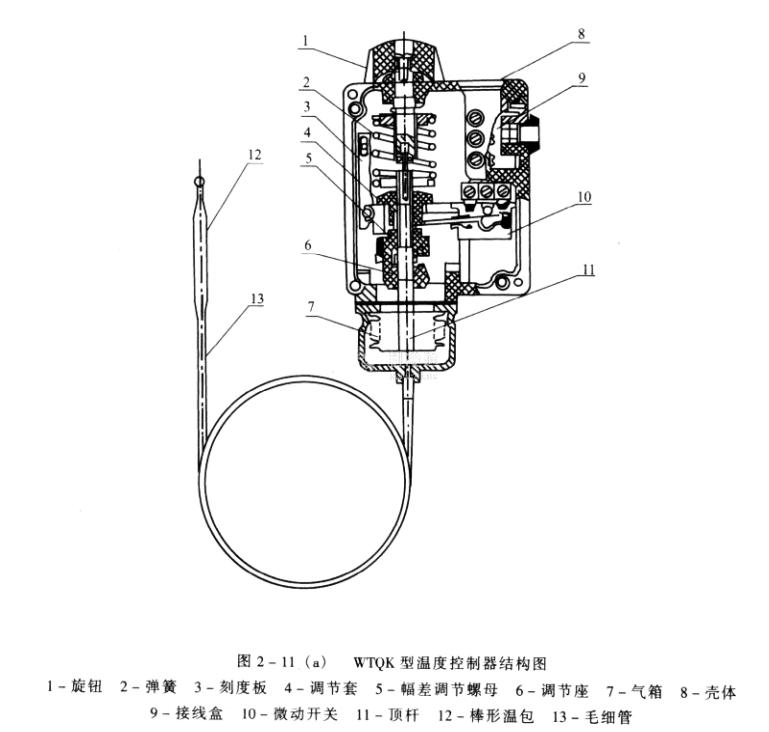

WTQK型温度控制器的感温系统也是由温包、毛细管及波纹管组成。原理与WTZK-50型温度控制器感温系统的原理相同。但温包的形式有棒式和螺旋式两种，螺旋式温包比较适合于某空间的温度测量，棒式温包则用于容器或管道的温度测量。WTQK型温度控制器结构见图2-11。
WTQK型温度控制器的工作原理是，当被测温度升高时，温包及波纹管内压力也升高，这时顶杆的顶力大于主调弹黄力，顶杆上移，使微动开关动作;当沮度下降到下限时，主弹簧推动顶杆下移，微动开关复位。
微动开关的动作，是由顶杆力和主调弹簧力比较的结果决定的。调节主旋钮改变主调弹簧力，就可以改变控制器微动开关动作时的温度值。该温度值可以从刻度窗口上读出来，它指示的是下限温度值。上限温度=下限沮度+幅差。转动幅差调节盘螺母.可以改变幅差调节盘向上拨动微动开关传动杆的行程，从而改变幅差的大小。幅差调节盘螺母上的1~10格，每格所对应幅差随所设定主刻度而异。一般来说，螺母上的数字大，所对应的幅差也大些，其值既可由实验确定，也可以查阅仪表使用说明书上的幅差对照图。
