四、角度式结构
角度压缩机的气缸中心线间有一定的夹角，但不等于0°或180°。按气缸中心线的位置不同，有L形、V形、扇形和W形等。

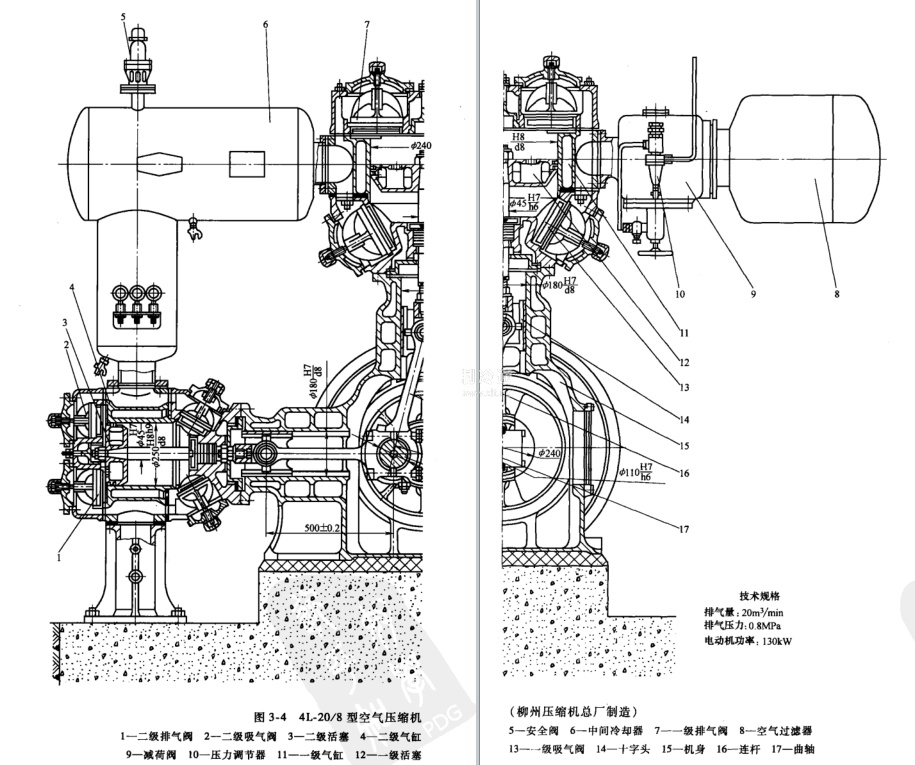

（1）L形结构L形压缩机结构如图3-4所示，相邻两列气缸夹角为90°，而分别作垂直与水平布置。图中为我国空气压缩机产量最大、使用面最广的4L
20/8型空气压缩机。一级气缸作垂直布置，二级气缸作水平布置，中间冷却器设置在机身上，结构紧凑，效率高。所以，中、大型空气压缩机多数采用这种结构。
生产4L-20/8型空气压缩机的厂家有北京第一通用机械厂、沈阳空气压缩机制造厂、江西气体压缩机厂、柳州压缩机总厂等单位。这些厂家设计制造的4L-20/8型空气压缩机的技术参数可查阅本章的3-26问答。

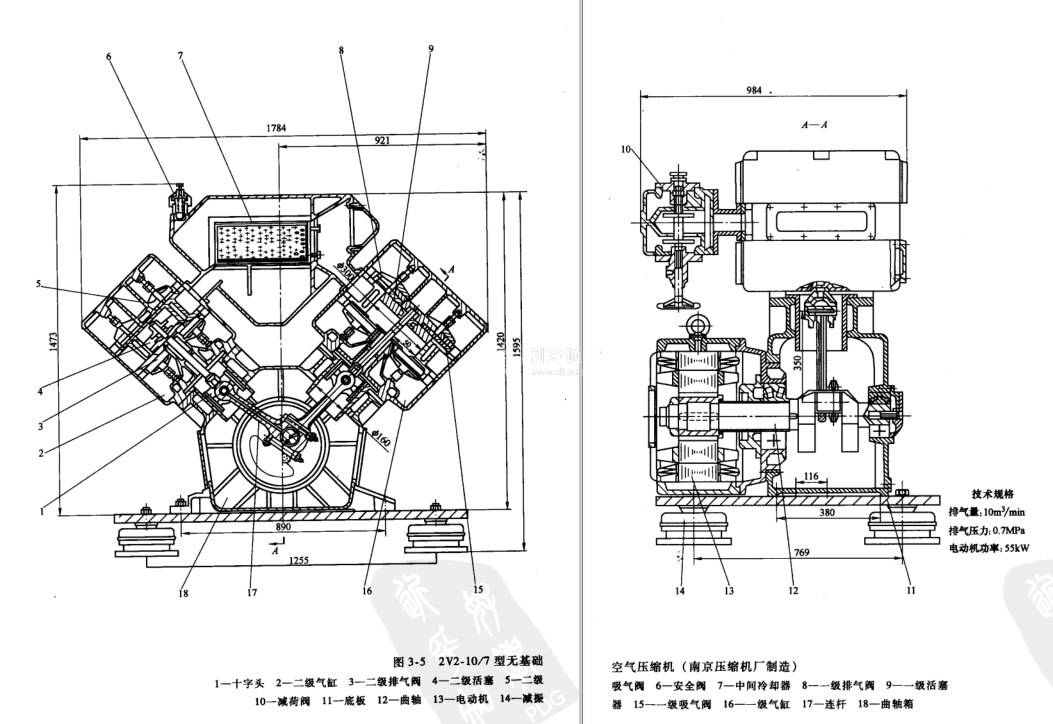

（2）V形结构V形压缩机结构如图3-5所示。同一曲拐上两列气缸中心线的夹角有60°、75°、90°之分。90°时平衡性最佳，但为使结构紧凑，做成60°的居多。
（3）扇形结构扇形压缩机结构如图3-6所示。同一曲拐上相邻两列的气缸中心线夹角为45°时，平衡性最好。
（4）W形结构W形压缩机结构如图3-7所示。同一曲拐上相邻两列的气缸中心线夹角为60°，其动力平衡性最好。
大多数V形、扇形及W形结构压缩机为小型和徽型压缩机。
各种结构类型的往复活塞压缩机各有特色，不同的用途和运行条件应选用不同结构形式的压缩机。就其共性方面，在相同条件下，不同结构之间还是可以作相对的比较（各类型压缩机特点比较见3-8问答）。
