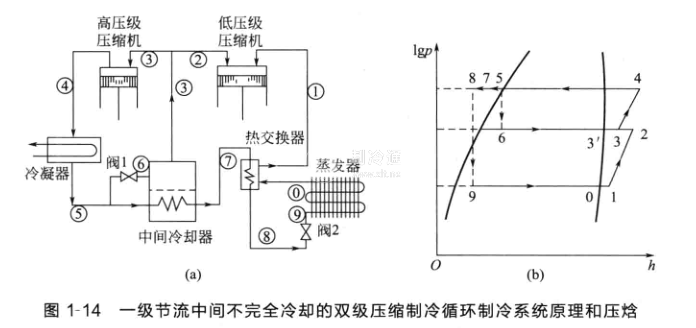

一级节流中间不完全冷却的双级压缩制冷循环一般使用氟里昂制冷剂,主要用于中、小型冷系统。其制冷系统原理和压烩如图1-14所示。
与一级节流中间完全冷却的双级压缩循环相比,中间不完全冷却循环的主要区别在于:低压级压缩机的排气不是直接进入中间冷却器中冷却.而是与中间冷却器出来的中温制冷剂蒸气在管道中相互混合被冷却,然后进入高压级压缩机压缩。理论循环一般认为中间冷却器出来的制冷剂状态为干饱和蒸气,因此与低压级排气混合后得到的蒸气只有一定的过热度,高压级压缩机吸入的是中间压力PM下的过热蒸气,这就是所谓的“中间不完全冷却”.
