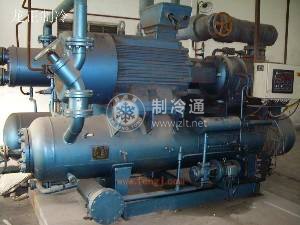

冷凝、储液与供液调节系统由立式冷凝器、高压储液器、总调节站和加氨站组成,其系统原理图如图1-67所示。
冷凝系统
冷凝器是一个制冷剂向外放热的热交换器。来自油分离器的高压过热氨气从立式冷凝器上部进入冷凝器内,冷凝成高压液体,然后从冷凝器下部流出,进入高压储液器中储存。
冷凝器上部安装安全阀,当冷凝器内压力超过允许压力时,安全阀自动打开,并通过安全管向外排出超压部分的氨气,以防发生事故。冷凝器底部安装放油管,用于定期把冷凝器底部的润滑油排放至集油器。
冷凝器上部和下部安装放空气阀,通过排放空气管排放不凝性气体至空气分离器。
冷凝器与高压储液器之间安装气体均压管,用于保持彼此液面均衡,克服运行期间出现的冷凝压力变动,以及储液器内压力有稍高于冷凝压力的可能,并克服液体管道的流动阻力,以便冷凝氨液能依靠重力很快流到储液器中。
